六塊錢,修網路

上禮拜放假回家的時候,開啟電腦,嗯?怎麼拿不到IP?一查下去…
恩,壞掉的TL-PA211 GET
這東西其實是電力線網路橋接器(PLC),用家裡的插座來當網路線用,省去了佈線的麻煩,但另一個麻煩是,第一次買要買兩個…而且還滿貴的,之後有多的設備要加入,一個設備再買一個橋接器就可以了

20160707_145948
這是故障的橋接器(上圖),可以看到它前途無"亮",完全沒有燈號……
至於為什麼不會亮,我想…真相永遠只有一個!先拆坐墊!拆!

20160707_150031

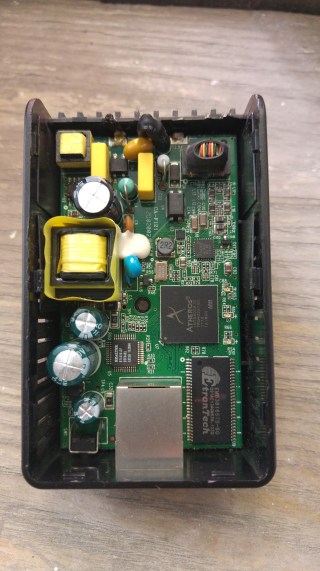

拆開後的樣子,左下角可以見到有一顆電容突起,看起來它就是兇手了
不過我還挺好奇其他晶片是做什麼的,就順便看了一下

20160707_150116
我想這是一個Buffer,來自台灣的鈺創科技的SDRAM,型號為em638165ts-6g、容量是 64 Mbits(8MB)、速度為166MHz
原廠datasheet在此

20160707_150108

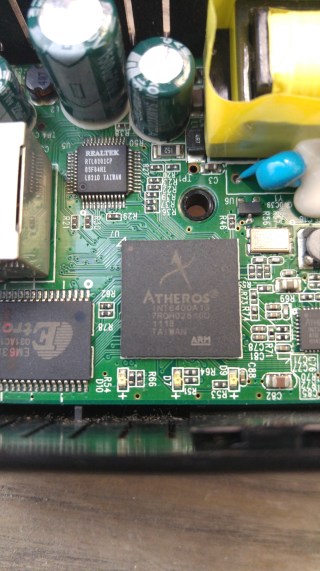

先來看左上角的好了,螃蟹(Realtek)型號為RTL8201CP,一個對RJ-45的PHY晶片,可以提供10/100M的乙太網路連結
原廠datasheet在此

正中間的晶片是Atheros INT6400,一看到他我的眼球就被右下角的ARM所吸引,這是對插座的PHY晶片,走的標準為HomePlug AV,最高速率可以到200M,可以有14個橋接器在同一網路裡
至於ARM的部分,其實我在官網上找不到資料…但是後來有在其他網站上找到:

The INT6400 datasheet states that the SoC is based on a 300MHz ARM926EJ-S core (ARMv5TEJ)

看起來是2001年的產物,這處理器有甚麼東西使用呢,最有印象的大概就是任天堂的NDS與NDS Lite了(不過時脈不同),至於拿來和現在的智慧型手機比…效能差異巨大,這個處理器架構是ARMv5,和現在的手機至少差了三代,現在的手機絕大部份是用ARMv7或ARMv8的處理器
參考資料1)(參考資料2

主要的三個晶片看完了,就動手吧!

20160707_114704

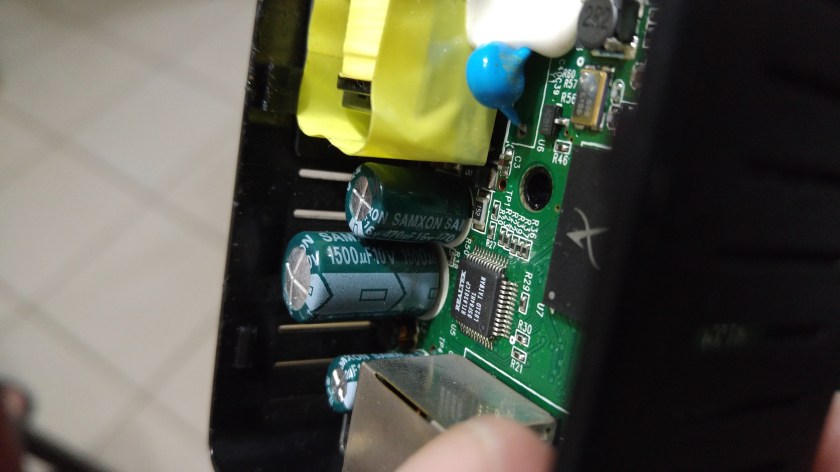

由於醬油電容不夠了,所以跑去添購,買的時候要注意規格,像這邊需要的電容就是1500uf 10v 105c1500微法拉10伏特105度)1500uf一定要對!但是10v可以高不能低,10v是代表耐壓值,105度代表最高承受溫度,常見的有85度和105度,通常耐溫越高就越耐用,但有些廠牌就…
12832380_1252552971424745_4594893197854911982_n
首先你需要把電路板取出,就是前面兩個焊點…!@#$%^&…balabala
大概就像上圖那樣

20160707_155033

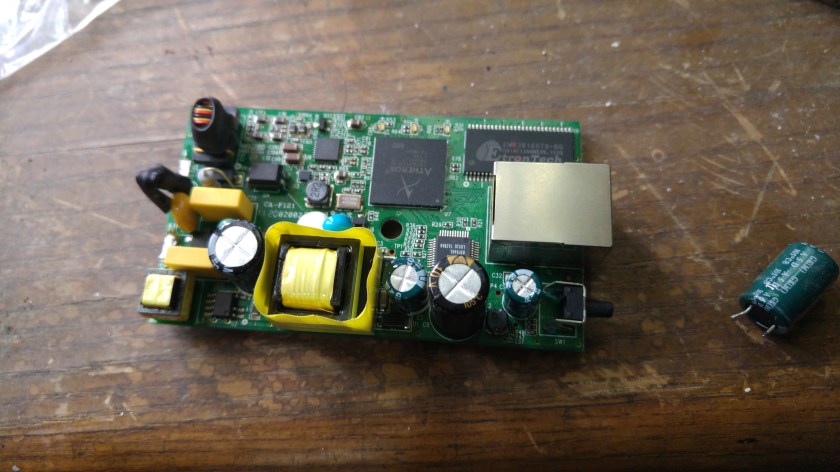

然後就換好電容了…右邊就是舊電容的屍體

20160707_155050
換下來的新舊電容比較,可以看到新的比較高,可能會因為廠牌不同,或廠牌的電容系列不同體積有所差距,但只要規格對,外殼裝的下就好

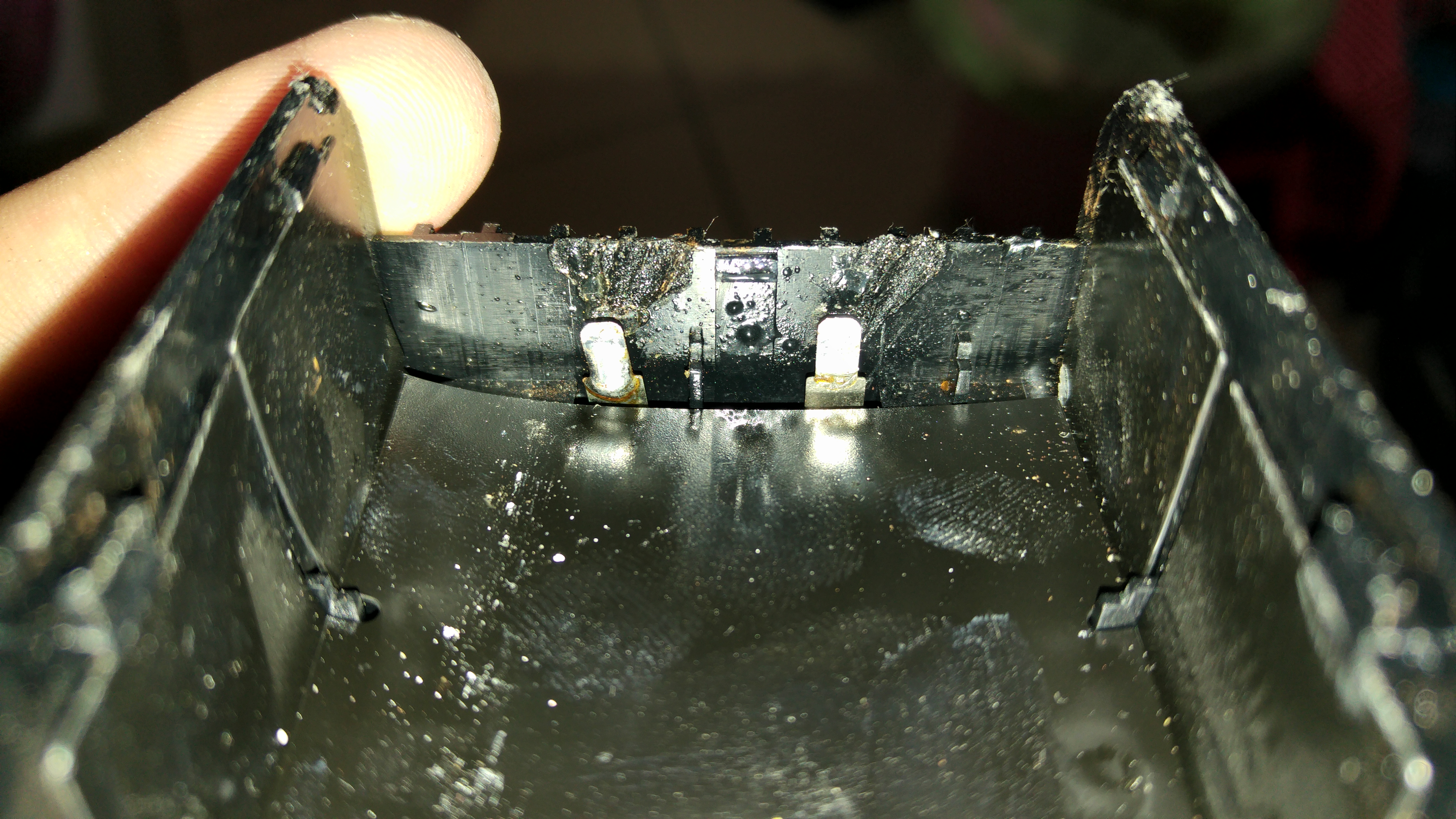

左邊可以看到解焊時的外殼慘樣,右邊就是上錫油焊回去啦~

20160707_160254

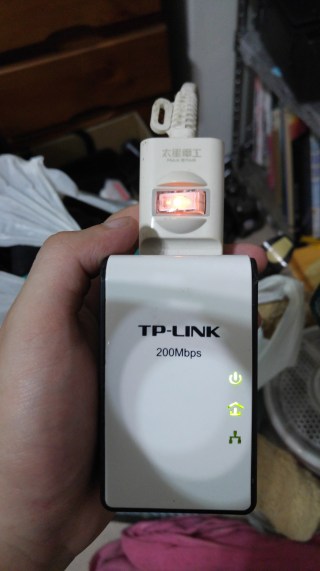

通通裝回去後,就來做測試啦!
看起來運氣很好,一插上去就亮了
第一個燈是電源燈,剛剛亮都不亮,現在有亮基本上就ok
第二個燈是已經和其他橋接器做連線,因為我另一個橋接器一直在插座上,所以一插上去就亮兩個燈
第三個燈是網路孔接到Device有沒有通,現在沒有接所以是沒有燈號的

沒屋頂賣全新同型號橋接器一個要NT$783
電容一個NT$6
修這東西總共花費…NT$6 + 兩小時工時
修好後的DIY爽度=無價

現在就把它通通裝回去,接回小烏龜,看看電腦有沒有抓到IP…很好,電腦有抓到,測試網頁…GOOD,一切正常,看來今晚是個維持世界和平的日子,打開CSGO,選個反恐小組打打恐怖分子,今晚的世界和平就靠我啦~

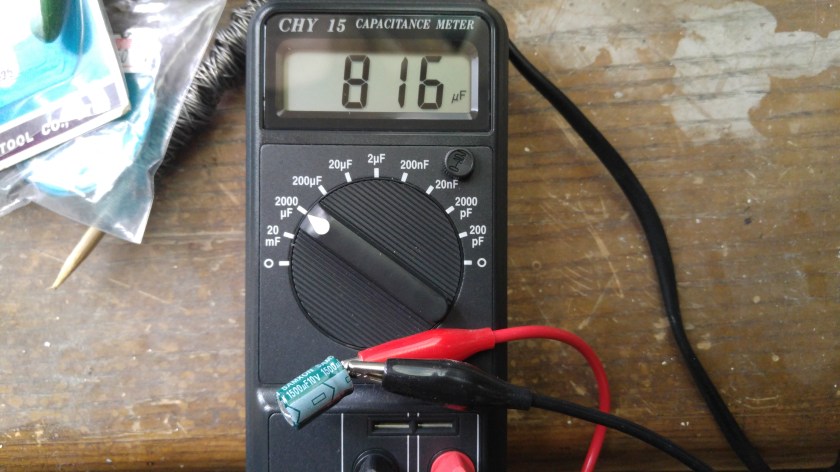

不知道有沒有人會好奇壞掉的電容(原本額定1500uF)還有多少容值?
20160707_162512
答案是816uF



如果有寫得不好的地方,或是有什麼建議、鼓勵之類,可以在下面留言給小編歐,謝謝

2 thoughts on “六塊錢,修網路”

    1. 最明顯的應該是第二章圖了QQ
      和其他的電容比較應該可以看出來一點點~

      如果裡面電解液沒有噴出來可以用摸的
      有噴出來的話,就不建議,因為不知道裡面是什麼
